冷冻油过脏引起的压缩机损坏案例

2020-10-22 15:20:37

  今天我们来看一个螺杆制冷压缩机因回油不畅而损坏的拆卸报告。在阅读拆卸报告之前,我们有必要了解一下冷冻机油的功能。

  百科全书

冷冻油,冷冻机油,空气压缩机油,空压机油

  一、冷冻机油的作用

  用于润滑制冷压缩机中运动部件的油称为冷冻油,其主要功能如下:

  降低运行噪音;

  轴承和螺杆之间形成油膜,以支撑转子并对其进行润滑。

  吸收制冷剂在压缩过程中产生的热量,降低排气温度。

  传递压差力,驱动容量调节系统,通过压缩机的加载和卸载电磁阀的动作调节容量调节滑块的位置,实现压缩机的容量调节控制。

  在螺杆、压缩室和公母螺杆之间形成动态密封,以减少压缩过程中制冷剂从高压侧向低压侧的泄漏。

  单系统应用油路循环图

  压缩机内部的润滑油是维持压缩机正常运行的关键。一般的润滑油问题如下:

  异物混入,造成机油污染,堵塞机油滤清器。

  高温效应导致润滑油变质,润滑功能丧失。

  系统中的水会污染、酸化和腐蚀发动机。

  二、螺杆式压缩机损坏拆卸试验报告

  1.首先测量螺杆式压缩机的电机电阻和电机保护器的热敏电阻电阻,正常。

  2.拆开电机部分后,电机转子明显有轻微的扫霍尔现象。

  轻微清扫现象

  3.排气端轴承的检查

  在拆卸和检查过程中发现滑阀磨损

  角接触球轴承珠损坏

  横截面和滑阀明显磨损严重

  轴承损坏

  轴承损坏

  4.压缩机空腔检测

  5.双螺杆检测

  拆卸报告:从这份拆卸报告中可以明显看出,压缩机因冷冻机油变脏而损坏。由于制冷系统比较大,要想机组有良好的工作环境和运行状态,必须更换制冷,并时刻观察压缩机是否报油压报警(及时更换滤油器);如果压缩机的冷冻油脏了,应及时更换。下面介绍脏冷冻油的更换方法。

冷冻油,冷冻机油,空气压缩机油,空压机油

  三、冷冻油的更换方法

  冷冻油更换方法:将系统制冷剂回收至冷凝器侧,排出压缩机中的制冷剂,并从压缩机的排油角阀排出冷冻油,如下图所示:

  压缩机的润滑油从滤油器上的放油阀排出。当润滑油为接近放完,时,从压缩机高压端的检测接头加入一定量的氮气,使润滑油带压加速排出,停止喷射压力,关闭放油阀。然后拆下压缩机的滤油器,放出油箱中的所有润滑油,然后清洗并紧固滤油器。

  根据压缩机的标准量添加润滑油。同时,系统被抽空。建议选择高(低)压侧角阀或其他相对高点作为真空泵的触点,以防止泵送冷冻油损坏真空泵。当进行真空保压或检漏时,观察压力是否反弹。

  注入润滑油,用干净的塑料管连接到放油阀上,塑料管的另一端放入油桶中(塑料管放在油桶的底部)。注油时,油桶应关闭,以减少空气对油的污染。定期检查或更换冷冻机油:第一次调试1000小时后,检查并更换冷冻机油,清洗滤油器。如果系统干净,每10000小时可以更换一次。

冷冻油,冷冻机油,空气压缩机油,空压机油

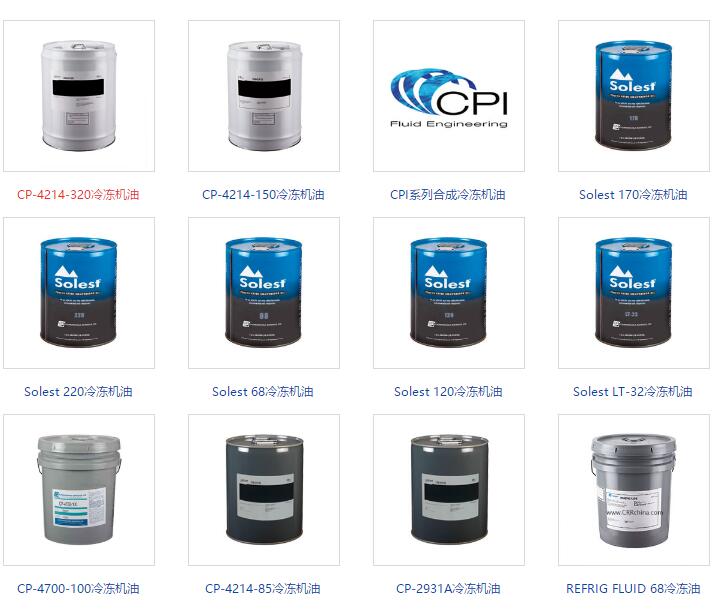

CPI合成冷冻机油系列:

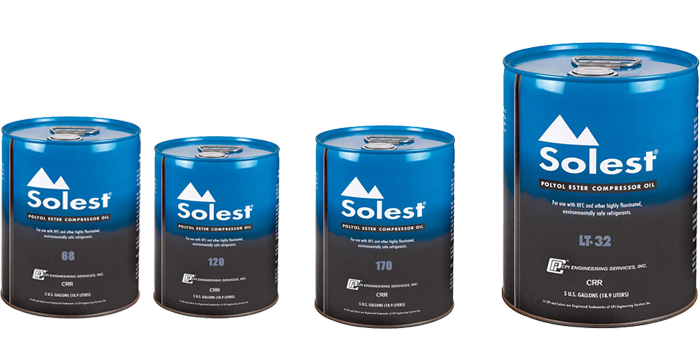

Solest系列:Solest 31-HE,Solest LT-32,Solest 46,Solest 68,Solest 70,Solest 120,Solest 170,Solest 220,Solest 370。

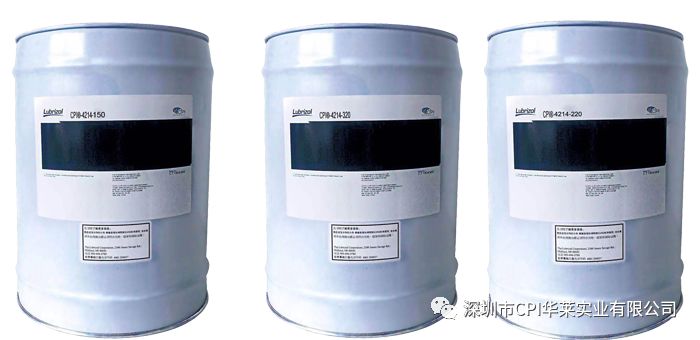

CPI-4214系列:CPI-4214-85,CPI-4214-150,CPI-4214-320。

CPI-4700系列:CPI-4700-32, CPI-4700-68,CPI-4700-100。

CPI-4600系列:CPI-4600-68,CPI-4600-100。

CPI-1009系列:CPI-1009-32,CPI-1009-68,CPI-1009-100。

CPI1507系列:CPI-1507-32,CPI-1507-68,CPI-1507-100.

CPI-1515系列:CPI-1515-68,CPI-1515-100,CPI-1515-150,CPI-1515-220,CPI-1515-320,。

CPI-1516系列:CPI-1516-68,CP-1516-85,CP-1516-100,CPI-1516-150,CPI-1516-220。

RPAG系列:CP-RPAG-68,CP-RPAG-100,CP-RPAG-125。

CPI-2932AH等:CPI-2931A,CPI-2922E,CP-2932AH,CPI-2910E,CPI-2915AS,CPI-2915E。
